城大研究團體克服晶格失配難題 助開闢光電子應用



最近,香港城市大學(城大)的研究團隊成功通過無晶格失配的方式製造出III-V/硫化物 (chalcogenide) 核殼異質結納米線,可應用於電子和光電子器件。這一突破解決了異質結半導體 (heterostructure semiconductors) 生長中的晶格失配技術難題,從而提高了其載流子傳輸和光電特性。

1

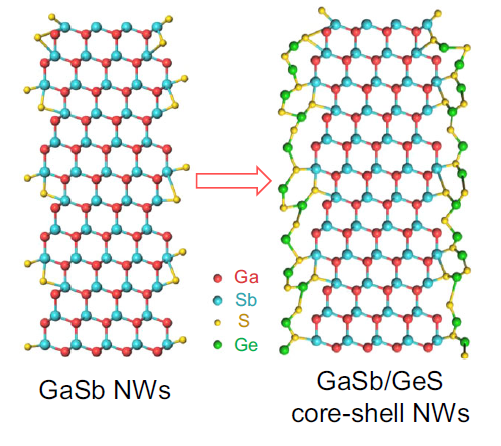

GaSb/GeS核殼異質結納米線的構造示意圖。(圖片來源:Liu, F., Zhuang, X., Wang, M. et al. https://doi.org/10.1038/s41467-023-43323-x

多年來,高質量異質結半導體的生長一直面臨挑戰,這主要是由於界面處的晶格失配問題造成的。這一限制嚴重約束了該類材料在高性能電子和光電應用中的潛力。為了克服這個障礙,研究團隊首先引入了一種開創性的方法,實現無晶格失配合成III-V/硫化物核殼異質結納米線並專為器件應用而設計。

領導這次研究的城大協理副校長(企業)、材料科學及工程學系何頌賢教授說:「在納米尺度上,表面特性對低維材料的性能起著關鍵作用。硫化物原子的表面性質對核殼異質結電子器件具有重要影響,以滿足持續改變的技術需求。」

何教授續說:「這項研究取得的進步讓我們可以更有效地利用III-V異質結半導體,為高性能應用鋪平了道路,特別是在物聯網(IoT)領域,這些應用可能無法通過其他方法實現。」

2

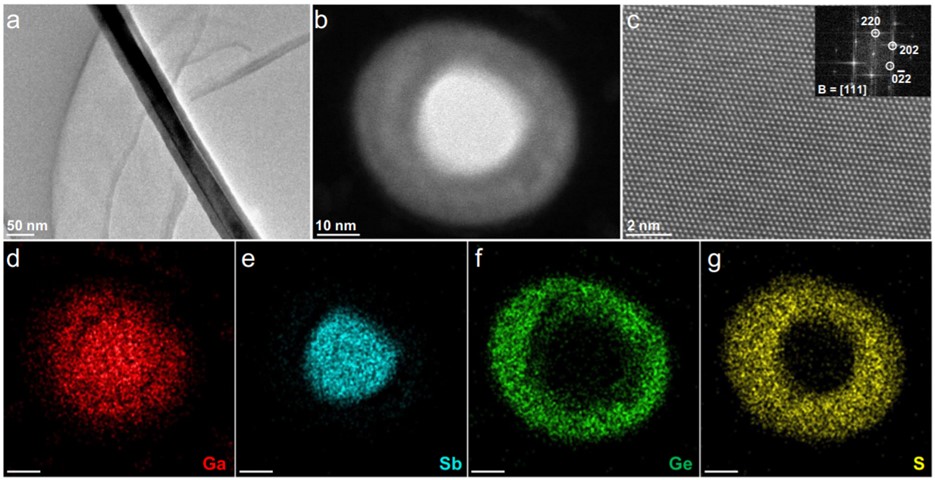

無晶格失配構建核殼異質結構納米線,以GaSb/GeS為例。(圖片來源:Liu, F., Zhuang, X., Wang, M. et al. https://doi.org/10.1038/s41467-023-43323-x

目前,在第三代探測器的SWaP3概念(尺寸、重量、功耗、價格、性能)的推動下,新一代光電子器件正朝著微型化、柔性化和智能化方向發展。何教授強調:「核殼異質結納米線的無晶格失配構建對於下一代超靈敏SWaP3光電子具有巨大潛力。」

3
基於InGaAs/GeS核殼納米線的大面積紅外成像陣列。(圖片來源:Liu, F., Zhuang, X., Wang, M. et al. https://doi.org/10.1038/s41467-023-43323-x

這次開創性研究涵蓋了新材料設計、新工藝開發以及新光電應用的探索。由硫化物共價鍵網絡構成的非晶殼層被巧妙地應用於解決III-V異質結晶格失配問題,成功實現了在核殼異質結構中的無晶格失配構建,帶來了有別於傳統的光電特性,包括雙向光響應、可見光輔助的紅外探測和顯著增強的紅外探測性能。

相關研究成果已於科學期刊《自然-通訊》(Nature Communications)上發表,題為Lattice-mismatch-free construction of III-V/chalcogenide core-shell heterostructure nanowires

4
香港城市大學材料科學及工程學系何頌賢教授。(圖片來源:香港城市大學)

如有查詢,歡迎聯絡城大協理副校長(企業)、材料科學及工程學系何頌賢教授 (電郵:johnnyho@cityu.edu.hk)。
